二次元測量?jī)x又叫影像測量?jī)x或者視頻檢測儀，適用于以二維尺寸測量為目的一切應用領域,在機械,手機電子,儀表,塑膠等行業廣泛使用；主要功能是用于測量點，線，圓，弧，角度、直徑、半徑、點到線或線到線的距離、兩圓的偏心、兩點間距等；

隨著科技發展，對各種工件和零件的測量精度越來越高，對二次元測量?jī)x的要求也是越來越苛刻，二次元測量?jī)x是對傳統的測量技術的飛躍性發展，是將傳統的光學投影和計算機完美結合的產物。二次元影像測量?jī)x是當今工業檢測與計量技術領域中的一個新名詞，它代表的是數字化科技溶入工業檢測與計量，進行空間幾何運算的先進測量技術。

它能快速讀取光柵尺的位移數值，通過建立在空間幾何基礎上的軟件模塊運算，瞬間得出所要的結果;并在屏幕上產生圖形，供操作員進行圖影對照，從而能夠直觀地分辨測量結果可能存在的偏差。

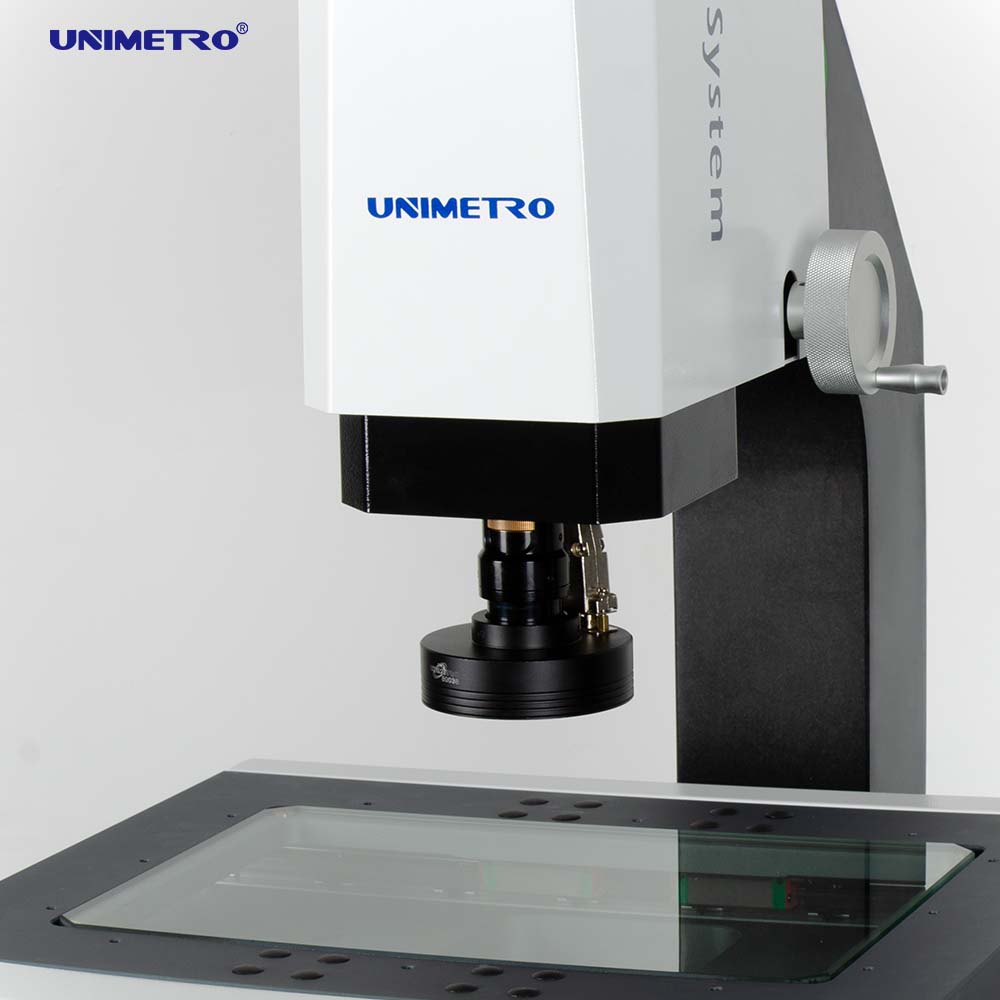

祥興儀器二次元測量?jī)x主要特點

采用“HIWIN”P級直線導軌和精密V型滾珠導軌,保證機器精度及使用壽命。

立柱和底座采用堅實的花崗巖結構、穩定可靠。

配備多功能2.5D測量軟件，自動尋邊,影像測高。

配備可移動可拆卸的儀器專用桌。

高清卡位變倍鏡頭和高分辯率CCD,實現產品高清晰度測量。

測量結果可輸出Word 、Excel、CAD等格式。

可導入DXF文件進行快速檢測。

XVM-F2.5次元測量?jī)x系列技術參數

型號 XVM-2010FXVM-3020F XVM-4030F

測量范圍200x100x200 300x200x200 400x300x200

外型尺寸750*1300*1500mm750*1300*1500mm900*1400*1500mm

重量160 170250

承重 20 2525

備注：客戶可根據自身產品需求選配英國Renishaw MCP探針接觸式測高功能

測量精度(μm): 3+L/200

重復精度:0.003

測量方式：光學非接觸式影像測量

光柵尺: 1.0μm分辯率開放式玻璃光柵尺

圖像傳感器CCD: HC536 1/3英寸600線工業彩色相機

導軌: Z軸：“HIWIN”P級直線導軌X、 Y軸：精密V型導軌

光學系統: 6.5:1連續變倍卡位鏡筒

放大倍率: 光學放大倍率:0.7-4.5X;影像放大倍率:24-158X
