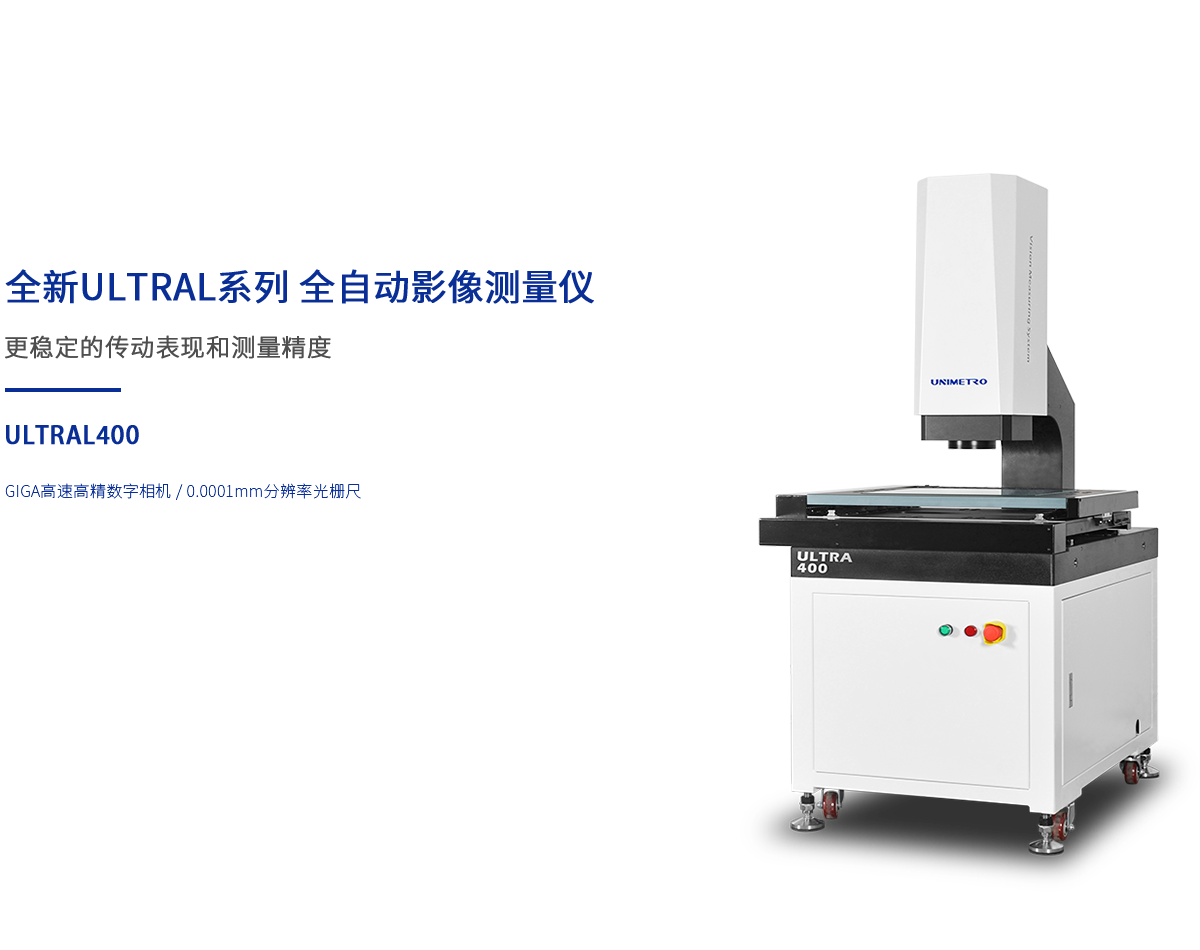

ULTRA系列全自動影像測量儀是祥宇全新發布的產品，提供卓越的測量表現和性能。全系標配高精度直線導軌，采用新型傳動使用專利技術，提供穩定的傳動表現和測量精度。
軟件操作
技術參數
| 項目 | ULTRA 400 | |
外型尺寸（mm） | 1750 X 920 X 1700 | |
測量范圍（mm）(X*Y*Z) | 400*300*200 | |
測量精度（μm） | 2.5+L/200 | |
重復精度（μm） | 2.5 | |
儀器重量（kg） | 390 | |

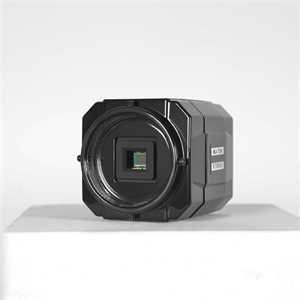

影像及測量 | CCD | 200萬像素高清GIGA數字相機 |

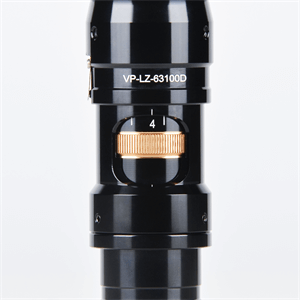

物鏡 | 全自動變倍物鏡1~10X | |
總放大倍率 | 18-195X（根據選配相機的不同型號，其放大倍率隨之改變；實際倍率以實測數據為準） | |
物方視場 | 8.1~1.3mm（根據相機與鏡頭的不同搭配方案，視場大小會隨之改變，實際視場以實測數據為準） | |
工作距離 | 82mm | |

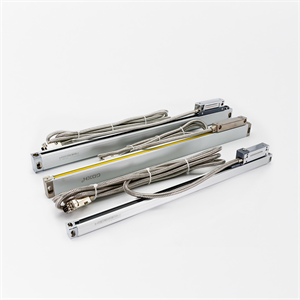

光柵尺解析度 | 0.1μm | |
驅動系統 | CNC控制，交流全閉環伺服馬達驅動；搖桿控制，鼠標/鍵盤控制 | |

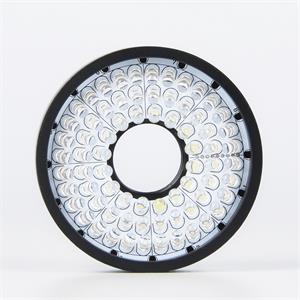

照明光源 | 可程控LED八分區環形表面光，LED底部平行光（可選配：40分區環形光，同軸光，可升降彩色光源） | |
