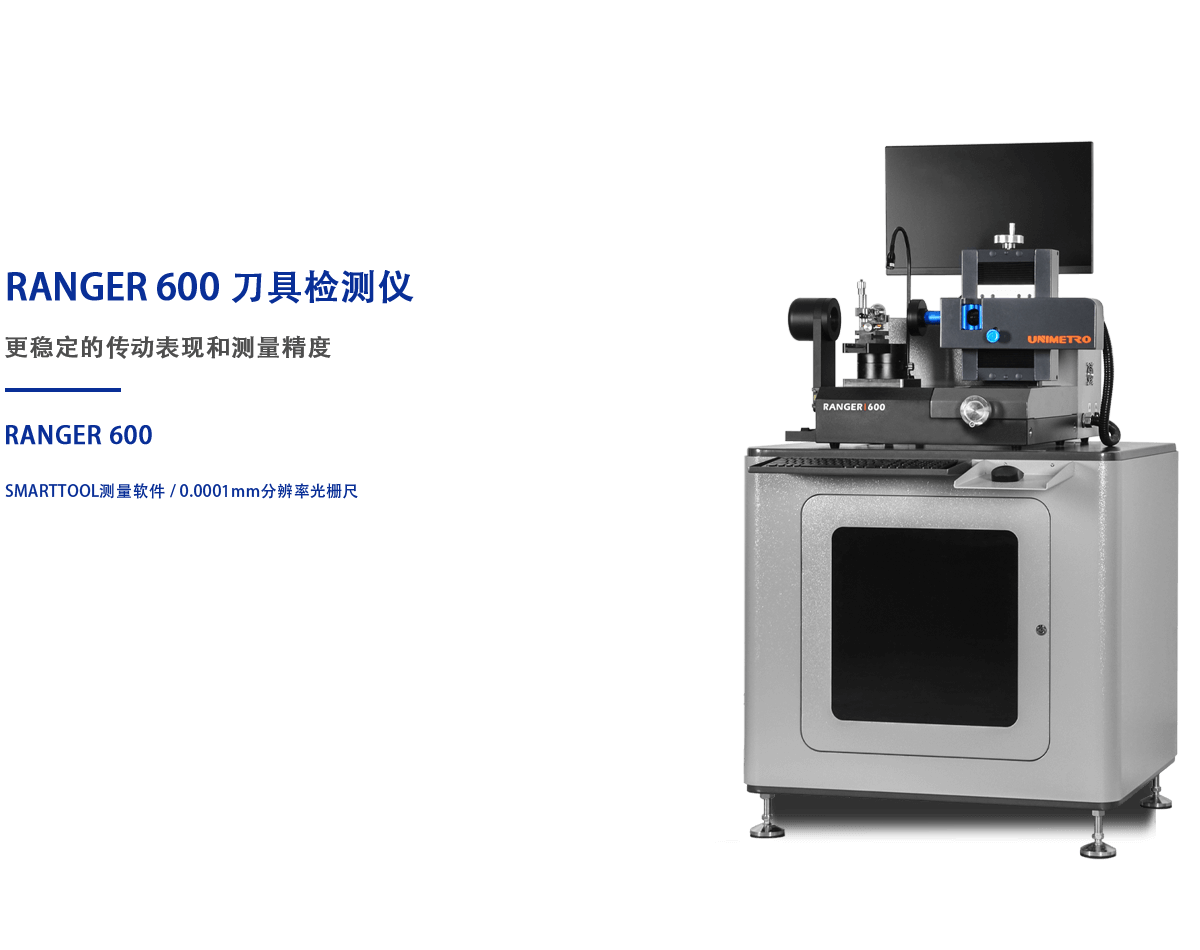

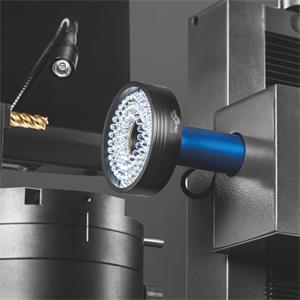

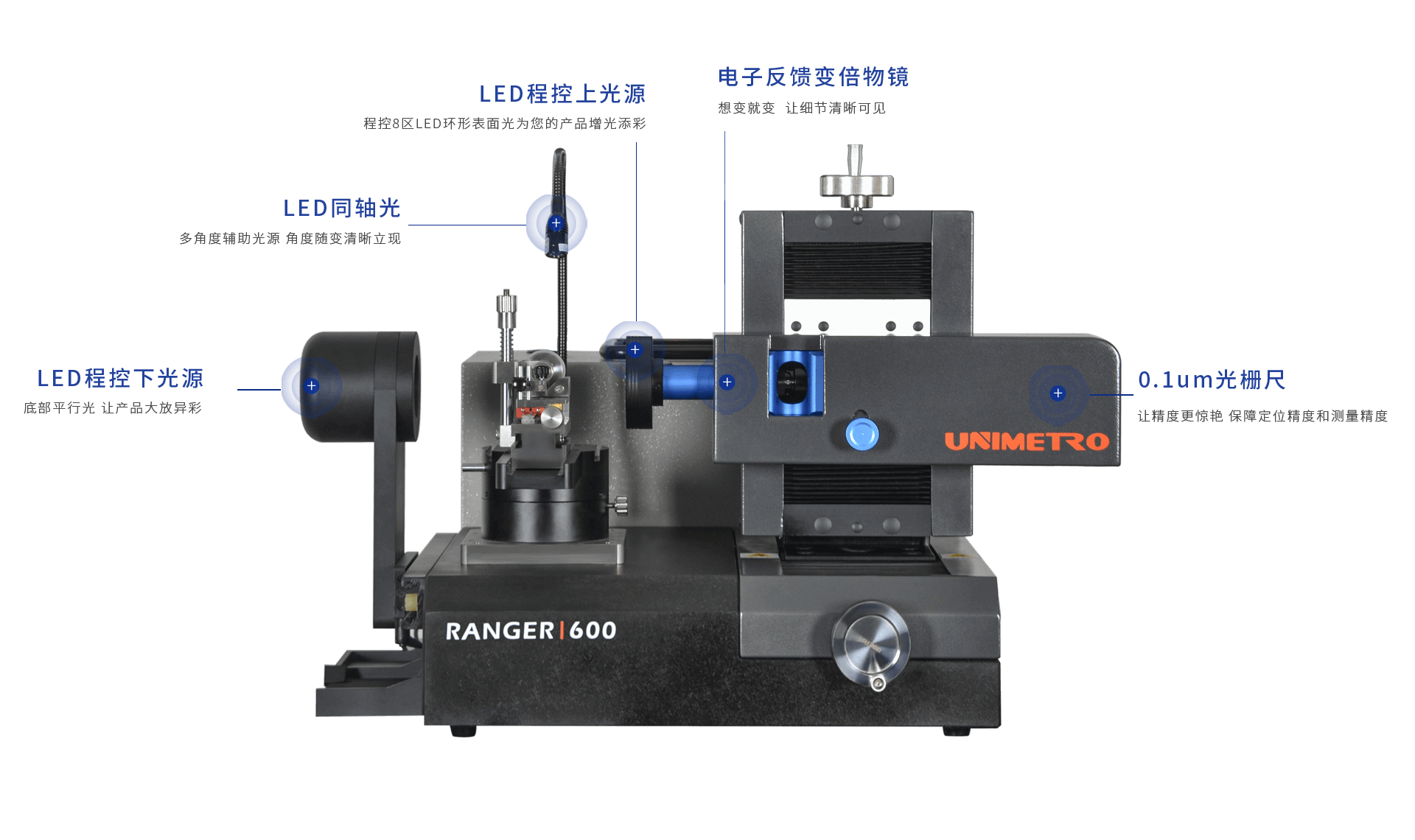

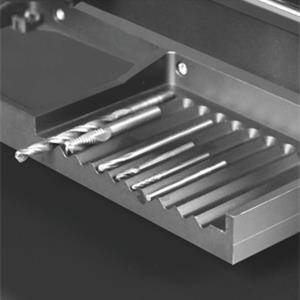

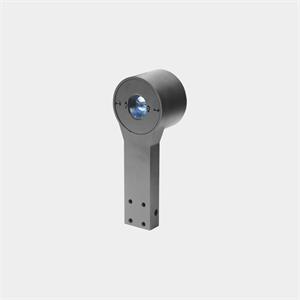

UNIMETRO RANGER600 刀具測量系統是專門為測量各種銑刀、鉆頭等刀具設計的精密測量系統，其緊湊的設計和穩定的結構讓RANGER600可以直接在生產現場或檢測室里使用。無論是單獨元素的判斷，如外部輪廓或角度等，或者是對復雜刀具曲線的全局幾何測量，RANGER600都能提供完善快捷的測量功能。刀具測量儀精密的花崗石機座，橋式結構，包括高度（Z軸）調整裝置；高精度測臺：采用穩定的整體式花崗巖制造，氣浮導軌；三軸金屬光柵，數顯精度0.1μm；高分辨率CCD B/W攝像機；環形LED表面光源；三軸CNC伺服電機控制系統；高配置的控制和測量計算機；正版Windows XP操作系統；高精度1x大工作間距遠焦平場物鏡；3D測量及數據處理軟件SAPHIR基礎功能；
軟件操作
技術參數
| 項目 | RANGER 600 |
X軸行程 | 80 |
Y軸行程 | 60 |
Z軸測量范圍 | 60 |
最大刀具直徑 | 2.5 |
最大刀具長度 | 300 |
工作距離 | 90mm |
鏡頭系統 | 0.7X-4.5X變倍鏡頭 |
攝像機 | 200萬像素高清相機/500萬像素高清相機（選配） |
光柵尺分辨率 | 0.0001mm |
放大倍率 | 12.6X~79.2X/25.2X~158.4X(選配) |
可視范圍 | 27*20mm~4.3*3.3mm/13.5*10mm~2.3*1.6mm（選配） |
測量精度 | X~Y,(2.5+L/100)μm,L為測量長度 |
電腦系統 | 一體機電腦，Windows10操作系統，24寸顯示器 |
光源系統 | 軟控8分區LED環形表面光，軟控下光源和多角度輔助光源 |
輸入文件格式 | DXF |
輸出文件格式 | EXCEL,DXF |
